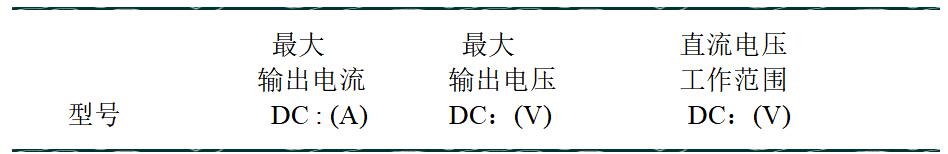

規格及型號：

DC 12RT30BL        30            12              8-18

DC 24RT30BL        30            24              18-36

DC 48RT30BL        30            48              36-62

一、特點：

該系列調速器為低壓直流四象限再生脈寬調速，采用專用單片機智能控制，響應速度快、運轉平穩、工作可靠、保護功能齊全等。

◆ 脈寬調制

電機運轉噪音小、效率高、低維護、更好的提高直流電機的使用壽命

◆  四象限再生運轉模式

◆  再生制動

不需要外部換向接觸器，不會導致電機零部件或其組件過熱或者燒毀

◆  使能/制動/換向端子

通過簡單的無源開關量或晶體管集電極開路來實現其中的某一功能即可

◆  狀態指示燈

 電源指示和各種故障報警指示能提供調速器的可視化狀態

◆  正/反向轉速可分別設定

◆  輸出電流設定功能

◆  制動電流設定功能

◆  轉矩補償功能

◆  雙閉環PI調節(電流、電壓)

◆  標準模擬量信號控制

模擬量：0-5V 或 電位器控制均可

◆  過電壓/欠電壓保護功能

◆  過熱保護功能

當溫度過高時，調速器將通過溫度判斷電路降低其輸出電流，以防止過熱保護，如果溫度仍然過高調速器將停止輸出更好的保護電機及調速器的安全

二．性能指標

 1、PWM脈寬調制

2、調速比：1：80

3、調速型號方式：電位器 （10KΩ/2W）

4、輸入阻抗：≥50KΩ

5、轉速（基準精度%）1 %

6、軟啟動時間：0.2-20 S

7、環境溫度：-10℃ ~ +60℃

8、環境濕度：相對濕度≤80RH。（無結露）

9、瞬時短路保護 （50us）

10：外形尺寸：127*97*48mm.

11、重量：0.9 kg

13、采用SMT技術、體積小

19、適用于稀土、永磁和他勵馬達

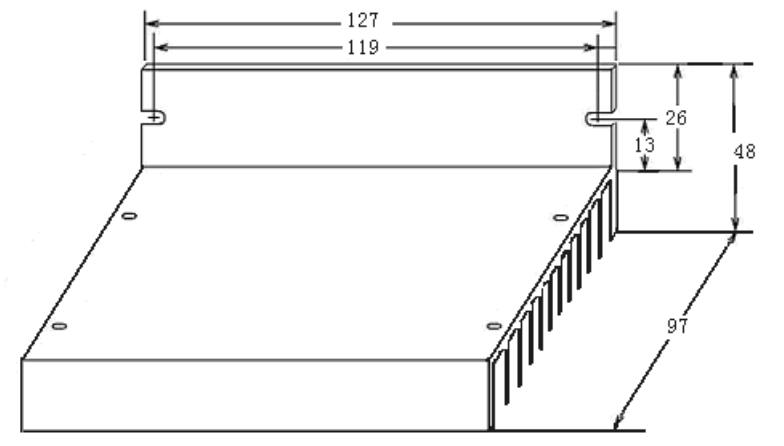

三、外形尺寸：

L*W*H=127*97*48  (單位：毫米)

散熱器尺寸即安裝尺寸如下：

圖1

四、驅動器接線端子功能示意圖：見圖2
